VFB - das universelle Fahrständer-Bearbeitungszentrum

Die Bearbeitungszentren der Reihe VFB-R umfassen Maschinen in Fahrständer-Bauweise mit querverfahrbarem Rundtisch für die 5-achsige Bearbeitung von mittleren Werkstücken in einer Aufspannung. Durch den stets voll unterstützten Tisch sind auch hohe Werkstückgewichte bei stets gleichbleibender Dynamik möglich. Spezielle schnelllaufende Rundtische ermöglichen auch die Ausführung von kombinierten Fräs-Dreh-Bearbeitungen

Für die verschiedenen Zerspanungsaufgaben kann gewählt werden zwischen der leistungsstarken Getriebe-Variante mit SK 40 oder SK 50 Aufnahme oder einer Motorspindel-Variante mit HSK-Aufnahme.

Das kleinste Bearbeitungszentrum der VFB Langversion mit querverfahrbarem Ständer läßt sich durch Adaption eines Rundtisches auch zum 5-Achs-Bearbeitungszentrum VFB-R umfunktionieren.

Bearbeitungszentrum VFB-R Bearbeitungszentrum VFB-R Bearbeitungszentrum VFB-R Bearbeitungszentrum VFB-R Bearbeitungszentrum VFB-R

Je nach Anforderung sind die Maschinen mit einem Horizontal/Vertikal-Schwenkkopf (H/V-Kopf), einem Links/Rechts-Schwenkkopf (L/R-Kopf) oder dem klassischen Vertikal-Kopf ausgestattet.

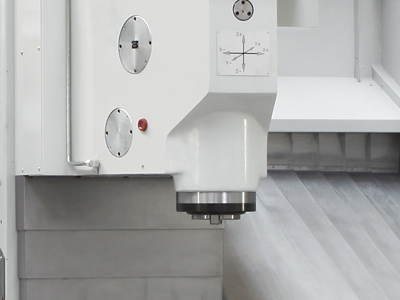

Durch die spezielle Lage des H/V-Kopf Schwenkpunkts weit vor der Spindelnase ergibt sich ein sehr großer nutzbarer Arbeitsraum.

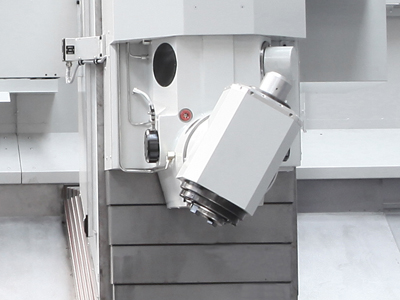

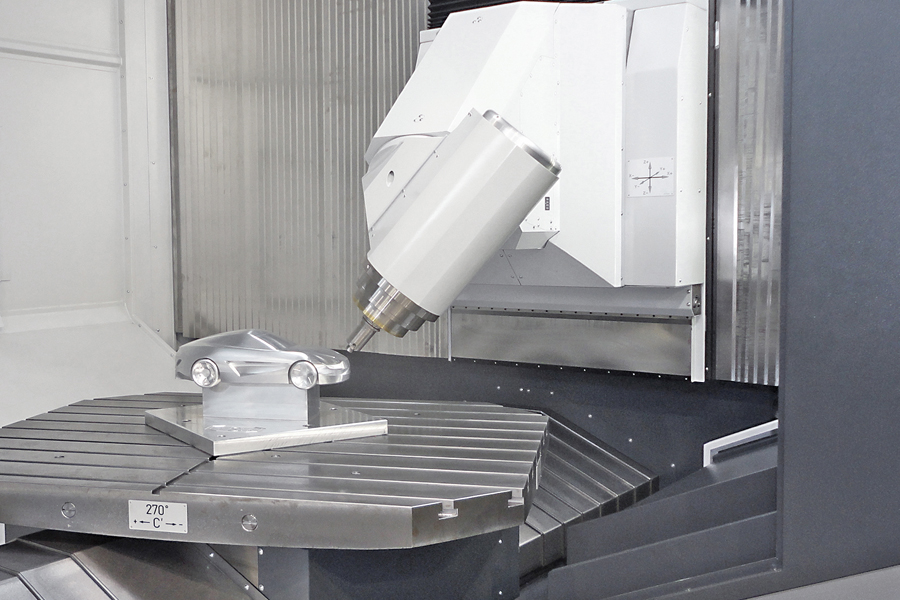

Mit einem gesteuerten L/R-Fräskopf können auch die Stirnseiten bearbeitet oder schräg im Raum liegende Operationen ausgeführt werden. Zusammen mit dem Rundtisch ist nahezu jeder Punkt auf einer Halbkugel um den Tisch erreichbar.

Durch die schmale Bauweise kann bei seitlicher Kopfstellung sehr tief bis auf die Tischoberfläche heruntergefahren werden.

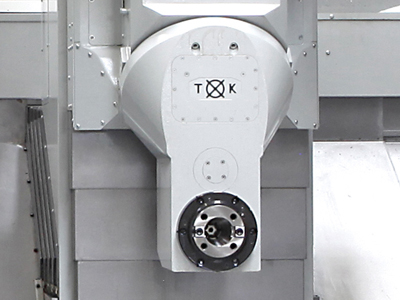

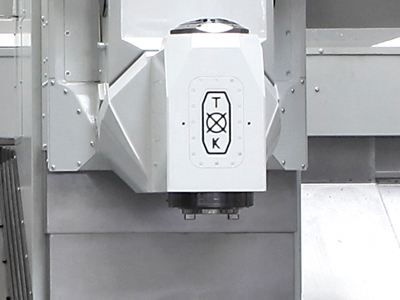

Ist höchste Steifigkeit gefordert so ist der reine Vertikal-Fräskopf die beste Wahl. Die nötige Flexibilität kann dabei durch den Einsatz eines Rundtisches und Wendespanners erreicht werden.

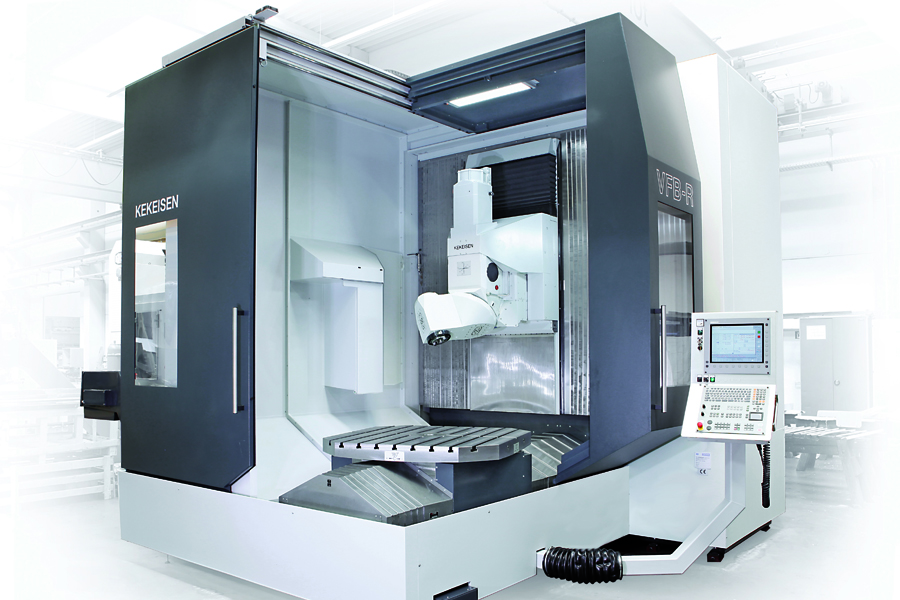

  • Bearbeitungszentrum VFB-R mit H/V-Kopf
    für die flexible 5-Seiten-Bearbeitung
    X-Achse: 1400, 2000 mm (längs)
    Y-Achse: 1200, 1500 mm (quer)
    Z-Achse: 500, 1000 mm (hoch)

  • Sämtliche Varianten sind auch in einer Ausführung mit Motorspindel und HSK-Aufnahme für höchste Drehzahlen erhältlich.

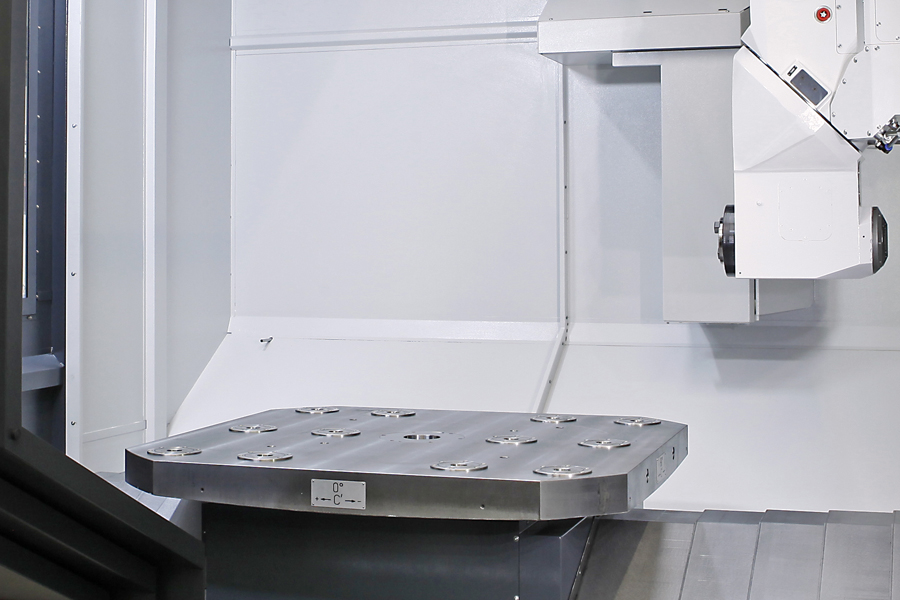

  • Maschinen-Rundtisch mit Nullpunktspannsystem zur Reduzierung der Rüstzeiten

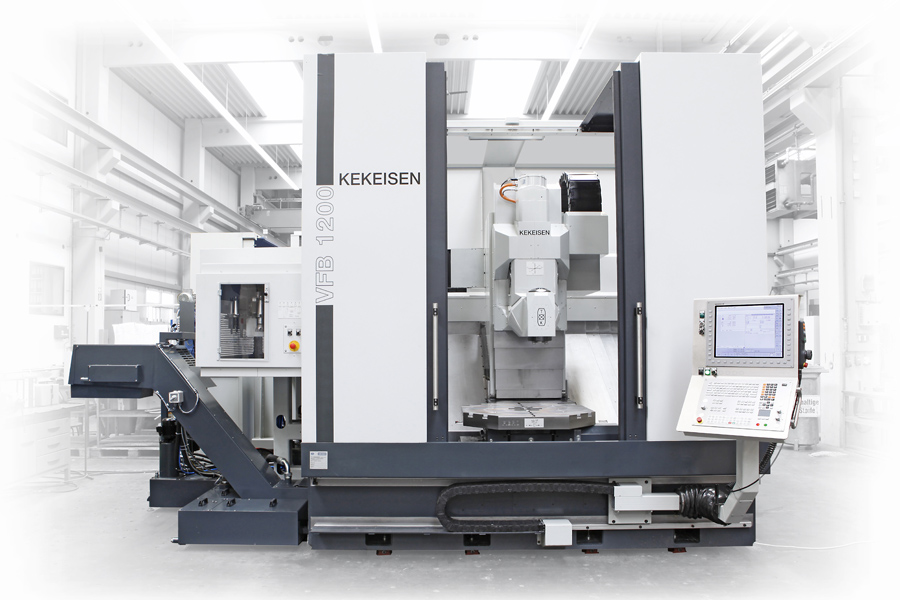

  • Bearbeitungszentrum VFB-R 1200
    das kleinste 5-Seiten-Bearbeitungszentrum
    X-Achse: 1200, 2000 mm (längs)
    Y-Achse: 500-750 mm (quer)
    Z-Achse: 500, 800 mm (hoch)
